STMicroelectronics M24256X-F 256Kbit序列I²C匯流排EEPROM
STMicroelectronics M24256X-F 256Kbit序列I²C匯流排EEPROM以1.65V至3.6V電源電壓運作，時脈高達1MHz，環境溫度範圍為-40°C至+85°C。M24256X-F 256Kbit序列I²C匯流排EEPROM組織為32K x 8位元。
M24256X-F提供64位元頁面，名稱為識別頁，可在唯讀模式下永久鎖定敏感應用參數。前8位元寄存器，稱為可配置裝置位址 (CDA) 寄存器，授權使用者透過軟體配置最多八種芯片啟用位址的可能性。第二個8位元寄存器，名為軟體寫入保護 (SWP)，授權使用者透過軟體編寫一個元件或整個記憶體陣列。
特點
- 與下列I2C匯流排模式相容：
- 1MHz（快速模式Plus）
- 400kHz（快速模式）
- 100kHz（標準模式）
- 記憶體陣列：
- 256 Kbit（32 KB）的EEPROM
- 64位元頁面尺寸
- 額外識別頁
- 可配置裝置位址寄存器
- 軟件寄存器寫入保護寄存器
- +1.6V至+3.6V單電源電壓
- -40°C至85°C操作溫度範圍
- 寫入週期時間：
- 5ms內的位元組寫入
- 5ms內的頁面寫入
- 隨機和序列讀取模式
- 增強型防靜電/閂鎖保護
- 超過400萬次寫入週期
- 超過200年資料保留
- 封裝
- WLCSP 4球 (ECOPACK2)
- 清除晶圓（每個鑄模都經過測試）

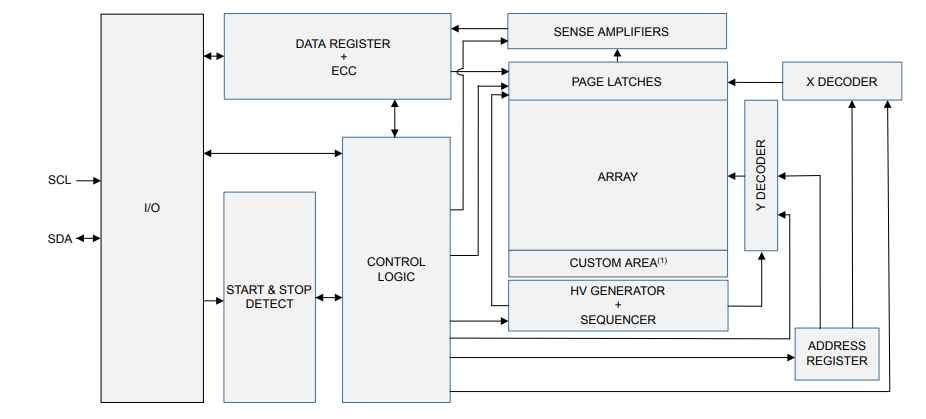

結構圖
