STMicroelectronics VIPERGAN65高電壓轉換器
STMicroelectronics VIPERGAN65高電壓轉換器是一種具有E模式GaN HEMT的進階準諧振離線高電壓轉換器。VIPERGAN65設計用於中功率准諧振ZVS（開關開啟時為零電壓切換）返馳式轉換器，可在寬範圍內提供高達65W的輸出功率。VIPERGAN65整合了一套完整的功能，可提供極靈活和易於使用的晶片，有助於設計高效的離線電源。
STM VIPERGAN65高電壓轉換器擁有ZVS准諧振操作，具有動態消隱時間選項和谷同步功能，始終在漏極共振谷處開啟電源開關。該操作可降低開關損耗，並在任何輸入線路和負載條件下最大化總體效率。該裝置具有低靜態的進階功率管理，可實現低待機消耗。動態正向補償降低了整個輸入電壓範圍內的最大輸出峰值功率變化。
此外，對於上述功能，VIPERGAN65展示出大幅提高終端產品安全性和可靠性的保護功能：輸出過電壓保護，過熱保護(OTP)，過載保護(OLP)、過壓／欠壓保護，將輸入電壓電平設定為開啟和關閉轉換器的電源，以及輸入過電壓保護(iOVP)，這樣可在輸入線出現異常增加時保護系統。所有保護均處於自動重啟模式。
特點
- 准諧振(QR)反激式控制器
- 650V E模式功率GaN電晶體
- 內建感應FET
- 動態消隱時間和可調谷同步延遲功能，可在任何輸入線路和負載條件下最大化效率
- 谷鎖確保持續跳谷
- 具有自適應突發模式，可實現低於30mW的待機功耗的進階功率管理
- 輸出OVP保護
- 與電源無關的OPP變化的輸入電壓前饋補償
- 過壓／欠壓保護
- 輸入OVP保護
- 內建熱關斷
- EMI抑制的頻率抖動
應用
- 高效功率適配器
- 快速電池充電器
- 家用電器、工業、消費電子、照明的輔助電源
影片

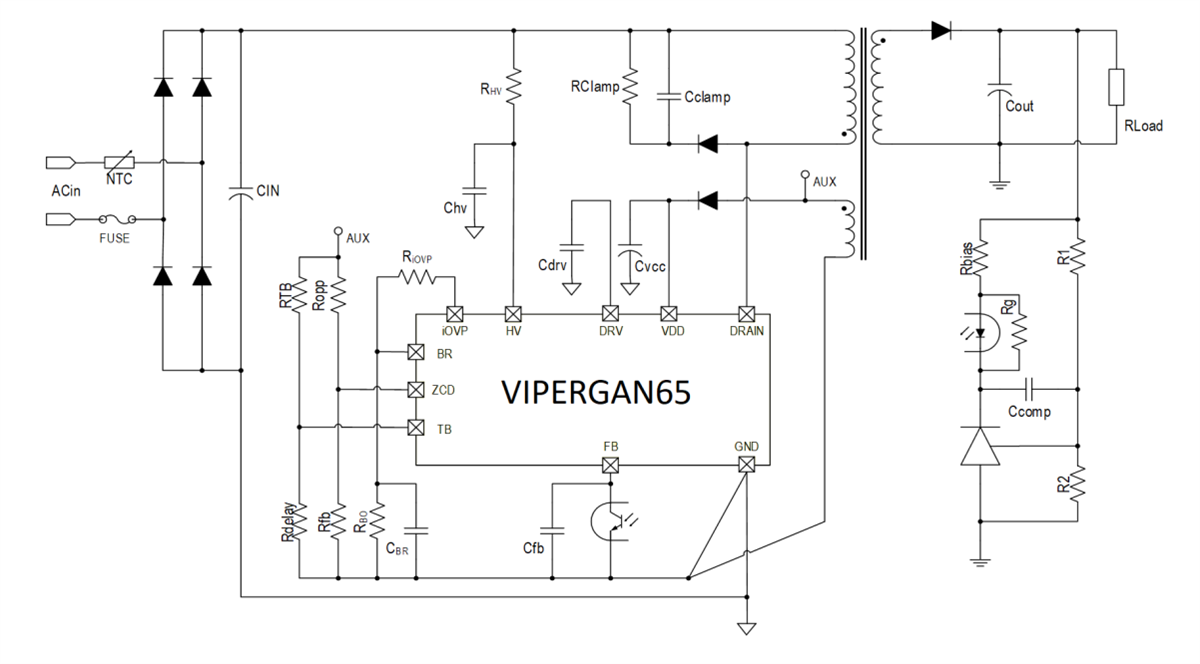

典型應用
Development Tools
STMicroelectronics EVLVIPGAN65PD USB Type-C™ Reference Design
65W USB Type-C® Power Delivery 3.0 adapter reference design.
STMicroelectronics EVLVIPGAN65DF Reference Design for VIPERGAN65
24V/65W reference design based on the VIPERGAN65D high-voltage converter.
