STMicroelectronics VL53L0X Time-of-Flight Ranging Sensor

STMicroelectronics VL53L0X
飛行時間測距感測器

STMicroelectronics VL53L0X飛行時間測距感測器為全新世代的雷射測距模組，採用市場上最小的封裝。VL53LOX是一款完全整合的感測器，包含內嵌式紅外線、不傷眼雷射、先進的濾光器，以及超快速的光子偵測陣列。VL53L0X可強化ST FlightSense™系列產品，讓新應用能夠具備更長測量距離、更快速度及更佳準確性。

此感測器可直接判斷與目標物體的距離，最遠可達2公尺，即使在高挑戰性的作業條件下亦可正常運作，同時不受目標反射率的影響。VL53L0X非常適合無線及物聯網應用，並且採用超低功率系統架構設計。

產品特色
  • 完全整合的小型模組
  • 940nm雷射VCSEL
  • VCSEL驅動器
  • 測距感測器含先進嵌入式微控制器
  • 4.4x2.4x1.0mm
  • 快速準確的測距功能
  • 最遠可測量2公尺絕對距離
  • 回報的距離不受目標的反射率影響
  • 在高度的紅外線環境光亮度下運作
  • 先進嵌入式光學串音補償，能夠簡化玻璃外蓋的選擇
  • 容易整合
  • 單一可回流焊元件
  • 無額外的光學元件
  • 單一電源供應
  • I2C介面可用於裝置控制及資料傳輸
  • Xshutdown (重置)與中斷GPIO

  • 不傷害眼睛
  • 1級雷射裝置，符合最新IEC 60825-1:2014 - 第3版標準

應用
  • 雷射輔助自動對焦
  • 提升並加速相機AF系統效能，特別是嚴苛的環境(低亮度、低對比)或快速移動的錄影模式
  • 智慧型手機先進近接感測器(毫米距離)
  • 個人電腦/筆電及物聯網(節能)的使用者偵測
  • 保全(自主低功率模式)
  • 1D手勢辨識
  • 機器人(障礙物偵測)

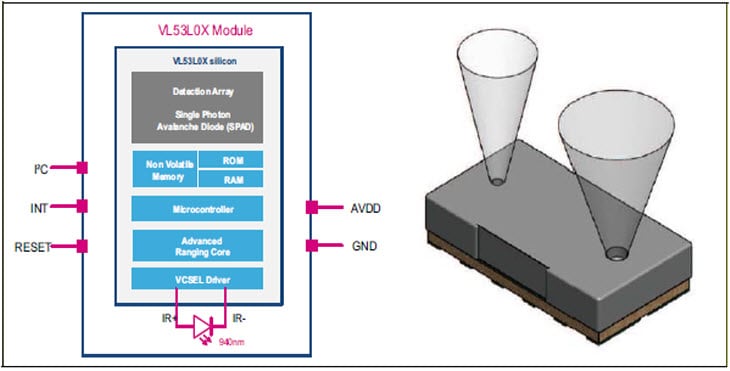

方塊圖
Block Diagram
