Integrated Filter and Power Converter Electric Vehicle Powertrain Solution   Integrated Filter and Power Converter Electric Vehicle Powertrain Solution

整合式濾波器與功率轉換器的
電動車傳動解決方案

Electric Vehicle Powertrain Solution

PCC Power Capacitors for HybridPACKTM IGBT Modules

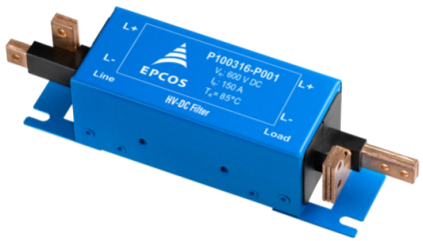

TDK / EPCOS EMC濾波器

應用
  • 專為汽車電力傳動需求而設計的雙導體高電壓DC濾波器
  • 符合UN ECE規範第5修訂版第10號的所有EMC要求
  • 最大電壓600 VDC，為電動車電池的典型電壓
  • 額定電流150A DC及350A DC
  • DC電阻僅0.05mΩ；即使在高電流時亦可達到低損耗

TDK / EPCOS DC鏈路電容器

產品特色
  • EPCOS DC鏈路電容器可避免DC鏈路中的雜訊
  • 改良的EPCOS功率薄膜電容器，適用於DC鏈路，B25655P4477J
  • 端子的設計可精密匹配IGBT模組的DC端子
  • 為現有EPCOS電容器更進一步開發的產品，其設計適用於HybridPACK與EASY系列
  • 額定電容470µF，適用於450VDC或500VDC，尺寸僅154mm x 72 mm x 50mm
  • 功率電容器晶片(PCC)技術，容積填充係數接近1
  • 380µF (B25655P4387J)提供扁線纏繞選項，為最實惠的型號
  • 可選擇是否直接連線至EMC濾波器

Infineon IGBT模組HybridPACK™

產品特色
  • 以原有HybridPACK™ 1為基礎，符合汽車標準
  • 400A 700V共6組
  • 額外的匯流排端子可提供：
    • 較低的電感
    • 較高的額定電流

Infineon閘極驅動器IC

​Infineon 1ED020I12FA2 Single IGBT Driver IC
​進一步瞭解1ED020I12FA2單IGBT驅動器IC
產品特色
  • HV隔離、2400VAC、50Hz、1秒鐘
  • 漏電距離6mm
  • 間距5.5mm
  • 單通道隔離IGBT驅動器
  • 適用於600V/1200V IGBT
  • 2A軌對軌輸出
  • VCEsat偵測
  • 主動式米勒箝位

產品選擇指南

ID 類型/值 訂購代碼 製造商
IGBT模組HybridPACK1-DC6 705V / 400A FS400R07A3E3

 Infineon
閘極驅動器IC
1ED020I12FA2

 Infineon
DC鏈路電容器 470µF / 450V 或
380µF / 450V 		B25655P4607 (堆疊)

 EPCOS
EMC濾波器 600V / 150A P100316-P001

EPCOS
鐵氧體核心 環心式鐵氧體核心 B64290系列
  		EPCOS
電感器 共模扼流
0.7mH/4A 		B82721A2402N020
​ 瞭解更多
EPCOS
閘極驅動變壓器
B78307A2276A003

EPCOS
電容器 各種MLCC TDK MLCC

TDK

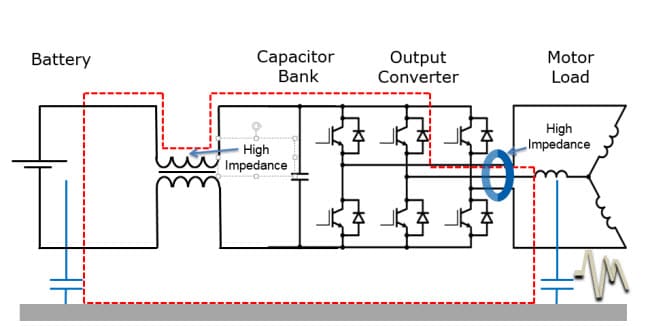

電動車傳動解決方案示意圖

Electric Vehicle Powertrain Solution Schematic

大幅減少過電壓

Significant reduction of the overvoltage

由於IGBT模組、匯流排及薄膜電容器的低電感設計，大幅減少切換開關時電壓過衝的情形。

採用EPCOS HV DC EMC濾波器的發射

​Emissions using the EPCOS HV DC EMC filter

  • 即使採用無屏蔽的DC纜線，EPCOS HV DC EMC濾波器最多亦可減少70dB的傳導干擾，相當於3000係數
  • 可大幅減少個別系統元件所需要的額外分散式EMC測量

  • 輕量小型尺寸，僅121mm x 52mm x 52mm
  • 在150 kHz - 300 kHz長波譜相中，亦可提供高濾波效果

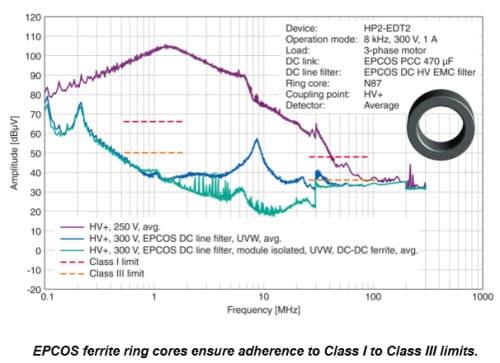

共模干擾的衰減

​Attenuation of common-mode interference

  • 陡峭的脈衝邊緣與馬達纜線L會造成突波電壓
  • 可能導致電弧、馬達繞組故障
  • 高C寄生馬達繞組與外殼
  • 導致從馬達軸承漏電
  • 變頻器輸出繞經環心式鐵氧體核心以降低dv/dt
  • 共模干擾漏電流降低至非臨界水準
  • 確保觀察到等級I - III的限制
  • 建議使用鐵氧體材料T65、N30、N87
