TDK MCZ1210AH共模濾波器
TDK MCZ1210AH共模濾波器是專為使用於高速差分訊號線應用所設計。這些小尺寸的多層共模濾波器可在寬廣的頻率範圍下執行差分模式傳輸，確保共模阻抗。MCZ1210AH濾波器可抑制共模雜訊，且幾乎不影響高速差分傳輸線。其典型應用包括含高速介面的電子設備、行動電話、PC、可攜式遊戲機、DVD播放器、電視和行動音訊裝置。
特點
- 小尺寸的多層共模濾波器
- 可在寬廣的頻率範圍內執行EMC抑制
- 可抑制共模雜訊
- -40°C至85°C作業溫度
- -40°C至85°C存放溫度（裝上電路板後）
應用
- 含高速介面的電子設備：
- USB2.0
- 低電壓差分訊號 (LVDS)
- 行動高畫質連結 (MHL)
- 手機
- PC
- 可攜式遊戲機
- 電視
- DVD播放機
- DVC
- 行動音訊裝置
MCZ1210AH尺寸

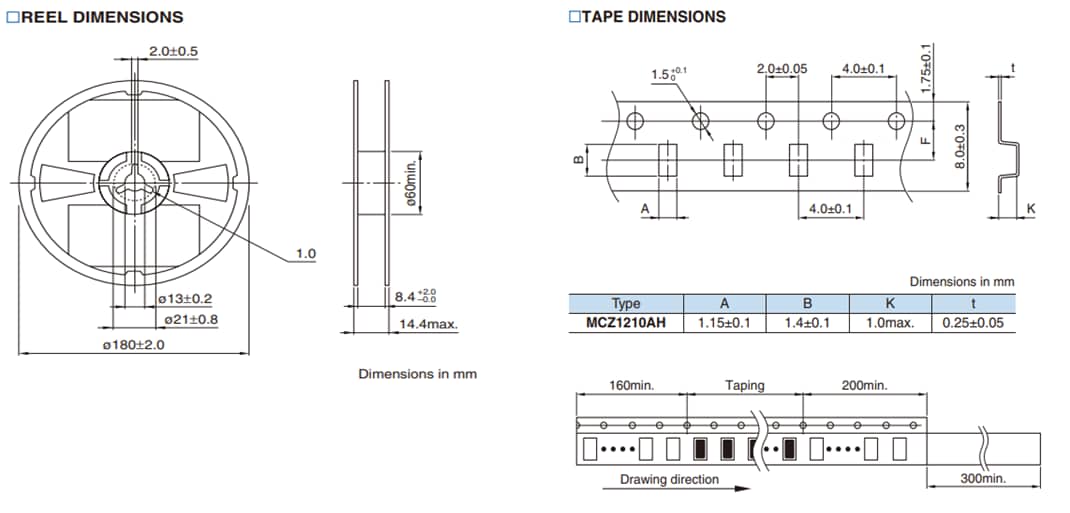

捲帶尺寸
阻抗與頻率特性
進一步瞭解PoE解決方案
TDK PoE - 乙太網路供電應用與解決方案
採用持續擴充的ALT系列SMD脈衝變壓器，搭配使用ACM和MCZ系列共模濾波器。
View Results ( 8 ) Page
| 零件編號 | 規格書 | 說明 | 感應係數 | 阻抗 | 最大直流電流 | 最大直流電阻 |
|---|---|---|---|---|---|---|
| MCZ1210AH301CPTA0G |  |
共模扼流圈/過濾器 1210 300Ohm 25% 100mA 5VDC | 300 Ohms | 100 mA | ||
| MCZ1210AH201CPTD25 | |
共模扼流圈/過濾器 CMF 200ohm, 0.1A, -40~105 degree C, AEC-Q200 | 200 Ohms | 100 mA | 4 Ohms | |
| MCZ1210AH301CPTD25 | |
共模扼流圈/過濾器 CMF 300ohm, 0.1A, -40~105 degree C, AEC-Q200 | 300 Ohms | 100 mA | 4.5 Ohms | |
| MCZ1210AH900L2TD0G | |
共模扼流圈/過濾器 5VDC 90Ohms 100mA AEC-Q200 | 90 Ohms | 100 mA | 1.75 Ohms | |
| MCZ1210AH360L2TD0G | |
共模扼流圈/過濾器 5VDC 36Ohms 200mA AEC-Q200 | 36 Ohms | 200 mA | 1 Ohms | |
| MCZ1210AH201CPTA0G | |
共模扼流圈/過濾器 1210 200Ohm 25% 100mA 5VDC | 200 Ohms | 100 mA | ||
| MCZ1210AH360L2TA0G | |
共模扼流圈/過濾器 1.25mm x 1mm x 0.5mm, -40 to +85 degC, 36O, 0.2A | 61 nH | 36 Ohms | 200 mA | 1 Ohms |
| MCZ1210AH900L2TA0G | |
共模扼流圈/過濾器 90 OHM 5V 100MA 1.75OHM | 140 nH | 90 Ohms | 100 mA | 1.75 Ohms |
發佈日期: 2018-09-12
| 更新日期: 2024-05-10
