TE Connectivity Sliver內部纜線互連解決方案
TE Connectivity的內部纜線互連解決方案是一種彈性的解決方案，設計用於建立電路板內部I/O連線，傳輸速率高達25 Gbps。TE Sliver連接器可用於多種應用、資料傳輸速率和通訊協定（PCI Express、SAS與乙太網路）。Sliver連接器極輕薄，接點間距0.6 mm，可讓設計人員在機箱內放入更多元件。該系列連接器外框採用相當堅固的金屬外殼設計，外殼上的主動閂鎖讓連接更加牢固。搭配TE高速纜線使用時，連接器的傳輸速率最高可達25 Gbps。
Sliver內部I/O插頭組提供50腳位、74腳位和124腳位等版本，固定力為35N（最小值）。每個版本均使用聚碳酸酯接點外殼和不鏽鋼主動閂鎖製成。50腳位插頭組具備29N（最大值）插配力，適用於33 AWG纜線。74腳位插頭組具備38N（最大值）插配力，適用於33 AWG纜線。124腳位插頭組具備57N（最大值）插配力，適用於30和33 AWG纜線。
特點
- 0.6 mm間距的SMT連接器設計採用堅固的金屬外殼
- 12G與25G高速、低損耗33 AWG纜線
- 垂直與直角組態，配有主動閂鎖
- 支援85Ω與100Ω阻抗應用
- 彈性腳位配置，可混用差分訊號對組和低速單端旁頻帶
- 彈性的安裝與插配配置：
- 纜線互連
- 直接插入互連
- 插配
- 垂直對直角
- 垂直對直插
- 直角對直角
- 直角對直插插座插頭
- 可擴充增加x4 Tx/Rx線路：
- x4 (26腳位)
- x8 (50腳位)
- x12 (74腳位)
- x16 (100腳位)
- x20 (124腳位)
- x24 (148腳位)
- 支援目前與未來的頻寬需求，無需重新認證與重新設計
應用
- 資料中心與網路設備：
- 伺服器
- 開關
- 路由器
- 高效能運算 (HPC)
- 儲存裝置
- 無線基地台與無線電
- 支援乙太網路、PCIe、SAS、SATA、InfiniBand及其他自訂的通訊協定
- 內部纜線解決方案選項
- 晶片對晶片
- 晶片對I/O
- 晶片對背板
- 板對板
- PCB直接插入 (BTB) 解決方案
TE Sliver互連解決方案
Sliver內部I/O插頭組分解圖

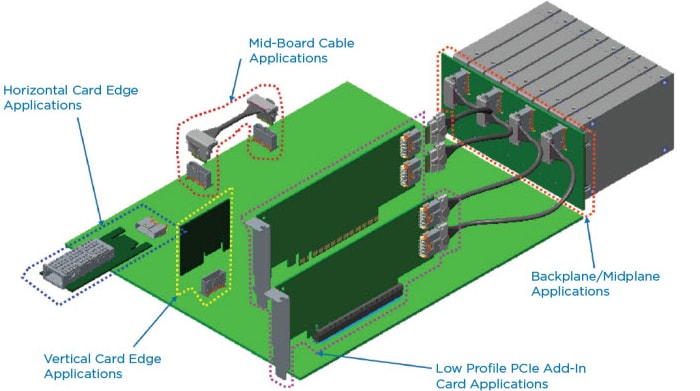

應用設計彈性
