IDC SSL連接器
SMT與通孔線對板連接器，專用於快速
免工具地將離散線連接至LED印刷電路板。

TE Connectivity IDC SSL連接器是絕緣位移(IDC) SMT與通孔線對板連接器，專用於快速免工具地將離散線連接至LED 印刷電路板。 IDC SSL連接器具有TE Connectivity經實証的絕緣位移技術，在固態照明與非照明應用的單層或多層印刷電路板連接中，提供結實穩定的電子及機械功率。 TE Connectivity IDC SSL連接器具有1-4個位置與SMT或通孔安裝。 此外，IDC SSL連接器的電線種類廣泛，包括18-24 AWG的實心線與絞線，可選用於饋通或封閉應用。

特點
  • 提供1、2、3與4個位置
  • SMT與通孔
  • 閉端與饋通
  • 18-24 AWG絞線與實心線
  • 雙IDC冗餘插槽
  • 線路佈置「檢視」窗口
  • 线规颜色编码
  • 免工具終端
電氣
  • 工作電流：8 AMPS（僅18 AWG）
  • 最大工作電壓：250 VAC / 250 VDC
  • 介電層耐電壓強度：1500VAC
機械
  • 操作溫度：-40ºC至105ºC
  • 電線保留：5 lbs. 最小值
應用
  • LED照明控制
  • 常規照明LED裝置
  • 連接一系列pcb LED照明模組燈
  • 非照明線對板應用
材料
  • 外殼：94 VØ額定耐高溫熱塑
  • 觸點：鍍鎳銅合金上覆蓋錫
標準及規格
  • UL 1977
  • 設計目標：108-2404
  • 應用規格：114-13266
  • 編帶與捲軸包裝每EIA-481

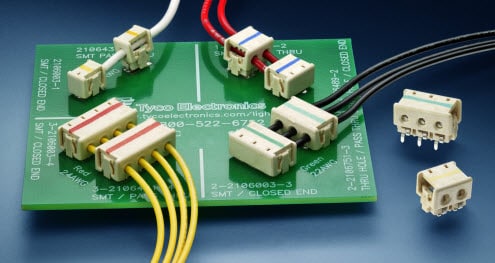

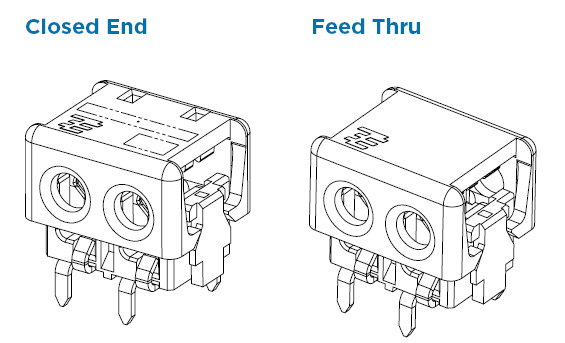

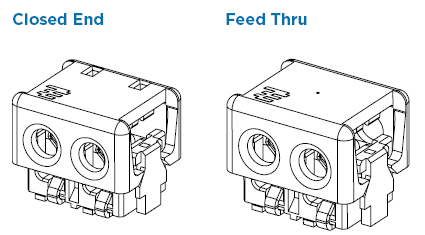

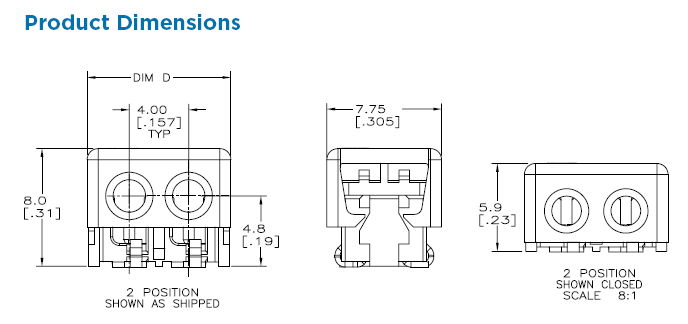

SMT圖紙

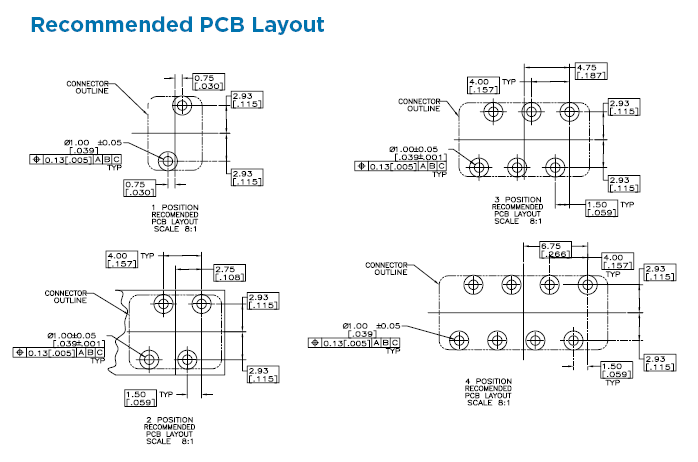

通孔圖紙



產品選擇器矩陣
2位置18號AWG SMT IDC閉端（黃色） 571-2106003-2
3位置18號AWG SMT IDC閉端（黃色） 571-2106003-3
2位置20號AWG SMT IDC閉端（藍色） 571-1-2106003-2
3位置20號AWG SMT IDC閉端（藍色） 571-1-2106003-3
2位置22號AWG SMT IDC閉端（綠色） 571-2-2106003-2
3位置22號AWG SMT IDC閉端（綠色） 571-2-2106003-3
2位置24號AWG SMT IDC閉端（紅色） 571-3-2106003-2
2位置18號AWG線表面黏著絕緣位移饋通 (黃色) 571-2106431-2
3位置18號AWG線表面黏著絕緣位移饋通 (黃色) 571-2106431-3
2位置20號AWG線表面黏著絕緣位移饋通 (藍色) 571-1-2106431-2
3位置20號AWG線表面黏著絕緣位移饋通 (藍色) 571-1-2106431-3
2位置22號AWG線表面黏著絕緣位移饋通 (綠色) 571-2-2106431-2
3位置22號AWG線表面黏著絕緣位移饋通 (綠色) 571-2-2106431-3
2位置24號AWG線表面黏著絕緣位移饋通 (紅色) 571-3-2106431-2
2位置18號AWG線通孔閉端 (黃色) 571-2106489-2
2位置20號AWG線通孔閉端 (藍色) 571-1-2106489-2
2位置18號AWG線通孔饋通 (黃色) 571-2106751-2
2位置20號AWG線通孔饋通 (藍色) 571-1-2106751-2
