Texas Instruments CC1310 SimpleLink™
超低功耗無線微控制器
|
|
Texas Instruments CC1310 SimpleLink™超低功耗無線微控制器為具成本效益的超低功耗Sub-1GHz RF裝置，將彈性、低功耗的RF收發器和強大的48MHz Cortex-M3微控制器結合在同一個平台上，可支援多種實體層和RF標準；專用的無線電控制器(Cortex-M0)負責處理儲存在ROM或RAM上的低階RF協定指令，因此可確保超低功耗與彈性。CC1310裝置並沒有為達成低功耗而犧牲RF效能，它擁有優異的靈敏度和穩固性(選擇性及阻斷)效能。超低有功RF、MCU電流、低功耗模式電流消耗提供優異的電池使用壽命，可利用小型鈕扣型電池運作，且適用於能量收集應用。
產品特色
- 微控制器
- 強大的ARM® Cortex®-M3
- EEMBC CoreMark®分數：142
- EEMBC ULPBench™分數：158
- 最高48MHz時脈速度
- 128KB系統內部可程式快閃記憶體
- 8KB SRAM快取記憶體(或作為通用型RAM)
- 20KB超低洩漏SRAM
- 2-Pin cJTAG與JTAG除錯
- 支援無線升級(OTA)
- 超低功耗感測控制器
- 可在系統其他部分休眠時自主運作
- 16位元架構
- 2KB超低洩漏SRAM，可用於存儲程式碼與資料
- 高效率程式碼大小架構、配置TI-RTOS、驅動器、ROM開機載入器
- 符合RoHS封裝標準
- 7mm×7mm RGZ VQFN48 (30 GPIO)
- 5mm×5mm RHB VQFN48 (15 GPIO)
- 4mm×4mm RSM VQFN48 (10 GPIO)
- 周邊裝置
- 所有數位周邊裝置腳位皆可轉送至任何GPIO
- 4個一般用途計時器模組(各模組具備8個16位元或4個32位元計時器、PWM)
- 12位元ADC、每秒200k取樣、8通道類比MUX
- 連續時間比較器
- 超低功耗時脈比較器
- 可程式電流源
- UART
- 2× SSI(SPI、MICROWIRE、TI)
- I2C
- I2S
- 即時時鐘(RTC)
- AES-128安全性模組
- 真實隨機數字產生器(TRNG)
- 支援8個電容式感應按鈕
- 內建溫度感測器
- 外部系統
- 晶片內建內部DC-DC轉換器
- 極少的外部元件
- 無縫整合SimpleLink CC1190範圍延伸器
- 低功率
- 多種供電電壓範圍：1.8至3.8V
- 主動模式RX：5.5mA
- +10dBm時主動模式TX：12.9mA
- 主動模式MCU以48MHz執行CoreMark：2.5mA(51µA/MHz)
- 主動模式MCU：48.5 CoreMark/mA
- 主動模式感測控制器於24MHz：0.4mA + 8.2µA/MHz
- 感測控制器，每秒喚醒一次執行一次12位元ADC取樣：0.85µA
- 待機：0.6µA(RTC運作及RAM與CPU保持)
- 關機：185nA(外部事件喚醒)
|
- RF部份
- 優異的接收器靈敏度，長距離模式下–124dBm，50kbps時–110dBm
- 優異的選擇性：52dB
- 優異的阻斷效能：90dB
- 最高+14dBm可程式輸出功率
- 單端或差分RF介面
- 適合以符合全球無線電頻率規範為目標的系統
- ETSI EN 300 220、EN 303 131、EN 303 204 (歐洲)
- FCC CFR47 Part 15(美國)
- ARIB STD-T108(日本)
- Wireless M-Bus與IEEE 802.15.4g PHY
- 工具與開發環境
- 全功能與低成本開發套件
- 多種參考設計適用於各種RF組態
- 封包監控程式PC軟體
- Sensor Controller Studio
- SmartRF™ Studio
- SmartRF Flash Programmer 2
- IAR Embedded Workbench® for ARM
- Code Composer Studio™
應用
- 315、433、470、500、779、868、915、920MHz ISM與SRD系統
- 低功率無線系統，具50kHz至5MHz通道間距
- 智慧電網及自動讀表
- 家庭與大樓自動化
- 無線警報與保全系統
- 工業監控
- 無線醫療保健應用
- 無線感測器網路
- 主動式RFID
- IEEE 802.15.4g、IP功能智慧型物件(6LoWPAN)、Wireless M-Bus、KNX系統、Wi-SUN、ZigBee、專屬系統
- 能量收集應用
- ESL(電子貨架標籤)
- 長距離感測器應用
- 供暖分配器
|
|
|

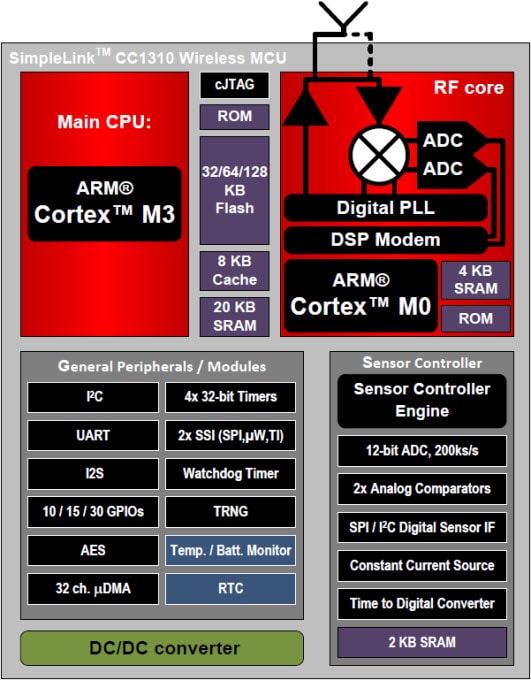

功能方塊圖
|
| 開發工具 |
| Texas Instruments CC1310DK SimpleLink™ CC1310開發套件包含開始評估SimpleLink超低功耗無線MCU平台所需的各種硬體，此開發套件有一個CC1310EMK-7XD-7793，其中包括兩個內含無線MCU與RF佈局的基板，採用7x7mm封裝，具備外部偏壓及差分RF輸出，頻率範圍為779至930MHz，此外還包含兩個SMARTRF06EBK評估套件，為內含CC1310評估模組主機板的評估板。 |
|
 | Texas Instruments LAUNCHXL-CC1310 SimpleLink™ Sub-1 GHz MCU LaunchPad™開發套件是首款採用Sub-1 GHz無線電的LaunchPad套件，Sub-1 GHz無線電結合單晶片上的32位元ARM® Cortex®-M3處理器，可提供長距離連線能力。此開發套件能夠以LaunchPad套件的I/O連接器迅速製作出系統原型，節省時間及生產成本，而且可以迅速連接至各式各樣的評估模組(EVM)和BoosterPack™插入式模組，使用者可使用CC13XX與CC26XX軟體開發套件的TI-RTOS在CC1310 LaunchPad套件上開發自己的物聯網(IoT)軟體應用；此SDK具備RF驅動器、電源管理驅動器及多種周邊驅動器。 |
|
 | Texas Instruments CC1310EMK-7XD-7793 SimpleLink™ CC1310評估模組套件為附加套件，可結合2個SmartRF06評估板(SMARTRF06EBK)，讓工程師為SimpleLink超低功耗CC1310無線微控制器建立完整的開發套件。此評估模組套件包含兩個基板，內含7x7mm封裝版本的sub-1GHz CC1310無線MCU，並具備採用外部偏壓與差分RF輸出(7XD版本)的RF佈局，支援頻率範圍為779至930MHz。 |
|
 | Texas Instruments CC-ANTENNA-DK2 LaunchPad和Sensor Tag天線套件可供使用者實際測試，以找到最適合其應用的天線，此天線套件包含16支天線，頻率自169MHz至2.4GHz，包括PCB天線、Helical天線及Chip天線，還有可結合868/915MHz與2.4GHz的雙頻段天線。此天線套件包含uSMA(JSC)纜線以連接無線LaunchPad與SensorTag，也具備uSMA(JSC)-SMA連接器，可將此套件或天線連接至標準SMA連接器。 |
|
 | Texas Instruments SmartRF06EBK評估板套件包含一個SmartRF06EB，可搭配CC2538EM使用，進行無線電效能測試及軟體開發。SmartRF06EB已整合XDS100v3 Debug Probe，可下載於CC2538裝置執行的軟體，並進行除錯，除錯器由IAR Embedded Workbench for ARM以及Code Composer Studio(CCS)支援，也支援其他IDE和除錯器代理程式。 |
|
 | Texas Instruments TMDSEMU200-U Spectrum Digital XDS200 USB Debug Probe為適用於TI處理器的最新JTAG Debug Probe(模擬器)，可提供良好的效能與最常見的功能，使其介於低成本XDS100與高效能XDS560v2之間，是除錯TI微控制器、處理器、無線裝置的均衡解決方案。XDS200的設計是為了取代老舊的XDS510系列JTAG除錯器，具備更高的JTAG資料傳輸速率、新增支援ARM序列線除錯模式，還可降低成本。 |
|
|
發佈日期: 2015-11-12
| 更新日期: 2022-03-11
