Texas Instruments DAC8775四通道16位元DAC

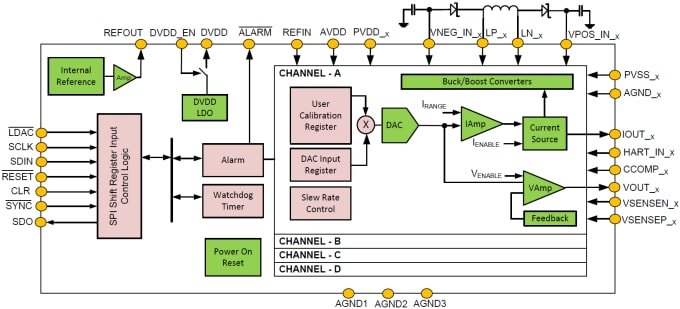

Texas Instruments DAC8775四通道16位元數位轉類比轉換器 (DAC) 具備自適應電源管理。這款DAC是專為符合工業控制應用需求所設計。其自適應電源管理電路一經啟用後，可將晶片的功率消耗降到最低。設定為電流輸出時，電流輸出驅動器的供應電壓調節範圍介於4.5V至32V之間。調節是透過整合式降壓升壓轉換器，以電流輸出腳位上電壓的連續回饋為依據。設定為電壓輸出時，電路會以電壓輸出級 (±15V) 產生可程式的供應電壓。DAC8775亦包含LDO，可從單一電源供應腳位產生數位供應 (5V)。

產品特色

輸出電流
- 0 mA至24 mA；3.5 mA至23.5 mA；0 mA至20 mA；4 mA至20 mA；±24 mA
輸出電壓（含/不含20%過電壓範圍）
- 0V至5V；0V至10V；±5V；±10V
- 0V至6V；0V至12V；±6V；±12V
自適應電源管理
單一寬廣的電源供應腳位（12V至36V）
±0.1% FSR總未調整誤差 (TUE)
DNL：最大±1LSB
內部5V參考（最大值10 ppm/°C）
內部5V數位電源供應輸出
CRC/訊框錯誤檢查、監視計時器
可提高系統可靠度的過熱警報、開路/短路
針對警報條件的安全動作
自動學習負載偵測
寬廣的溫度範圍：-40°C至+125°C

應用

4 mA至20 mA電流迴路
類比輸出模組
可程式邏輯控制器 (PLC)
大樓自動化
感測器發射器
製程控制

DAC8775EVM轉換器評估模組 (EVM)

Texas Instruments DAC8775EVM轉換器評估模組 (EVM) 為可評估DAC8775功能與效能的平台。DAC8775為四通道16位元的可程式電流或電壓輸出數位轉類比轉換器，具備自適應電源管理。此評估模組為完整的評估套件，內含PCB、SM-USB-DIG、USB纜線，以及相容於Microsoft Windows™ XP和Windows™ 7/8/10作業系統的評估軟體。

產品特色
