Texas Instruments DRV8308無刷直流馬達控制器

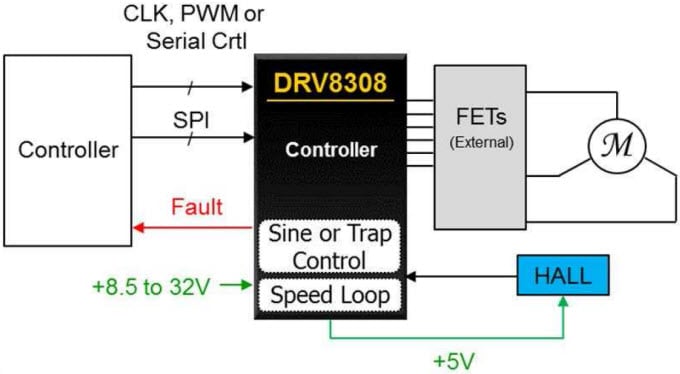

Texas Instruments DRV8308無刷直流馬達控制器是一款三相半橋預驅動器，此預驅動器在單一電源供應下能將高達130mA的電流驅動至6個N類型 MOSFET中。針對具備感測器的三相無刷直流馬達，此預驅動器提供可設定的數位速度迴路、速度控制與換相模式，藉此提升馬達效能。經適當調整，DRV8308裝置能以低於0.1%的週期抖動與快速轉矩補償來驅動馬達。在可程式增益和迴路濾波器幫助下，整合式數位速度迴路能讓馬達在可變負載時維持速度。此外，可調整旋轉率還能降低開關雜訊並改善電磁相容性(EMC)，而DRV8308裝置也同樣具備延遲調節功能，可支援120°和180°換相模式，進而提升電源效率。運用於高性能系統時，DRV8308可使用正弦波(180°)換相模式，進而可降低噪音和轉矩脈動。一旦從三個霍爾感測器相位切換至只有一個霍爾感測器，並達到恒定速率時，便可消除由非理想霍爾配置和對應造成的抖動。

Texas Instruments DRV8308EVM評估模組是一款用戶友好的評估套件，用戶可通過Windows圖形用戶界面控制DRV8308和馬達。EVM為高性能、高效率、具成本效益的平台，可加速開發進程、加速上市。其用途包括幫浦、工業設備、點鈔機和印表機。套件包含TelcoMotion DT4260-24-055-04H-TI馬達，該馬達採用TI最新的霍爾效應傳感器DRV5013。
