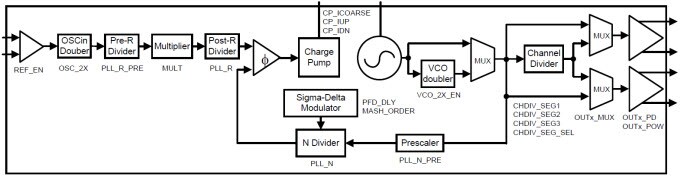

Texas Instruments LMX2592寬頻頻率合成器為低雜訊、寬頻RF PLL，並內建VCO。內建VCO支援頻率範圍20MHz至9.8GHz。此裝置支援fractional-N與integer-N模式，具備32位元小數除法器，可供精細選擇頻率。6GHz輸出時的綜合雜訊為49fs，因此很適合低雜訊來源。結合同級產品最佳的PLL與內建VCO雜訊及內建LDO，此裝置可免除高效能系統中的多種獨立元件。

此裝置最高可接受1.4GHz輸入頻率，結合除頻器與可程式低雜訊乘法器，可提供彈性的頻率規劃。額外的可程式低雜訊乘法器可讓使用者減輕整數邊緣雜散。在Fractional-N模式中，此裝置能以32位元解析度調整輸出相位。針對需要快速變更頻率的應用，此裝置支援快速校正選項，校正時間不到25µs。

產品特色

輸出頻率範圍20至9800MHz
領先業界的相位雜訊效能
- VCO相位雜訊：-134.5dBc/Hz (6GHz輸出、1MHz偏移)
- 正規化PLL雜訊基準：-231dBc/Hz
- 正規化PLL閃爍雜訊：-126dBc/Hz
- 49fs RMS抖動(12kHz至20MHz)、6GHz輸出
輸入時脈頻率最高可達1400MHz
相位偵測器頻率最高可達200MHz，Integer-N模式時最高可達400MHz
支援Fractional-N與Integer-N模式
雙差分輸出
降低雜散的創新解決方案
< 25µs快速校正模式
可程式相位調製

可程式電荷泵電流
可程式輸出功率位準
SPI或µWire (4引線序列介面)
單電源供應運作：3.3V

應用

測試/測量設備
國防與雷達
微波回程
適用於高速資料轉換器的高效能時脈來源
衛星通訊

LMX2592EVM評估模組

Texas Instruments LMX2592EVM評估模組適用於LMX2592，可輸出極高的頻率訊號以及領先業界的相位雜訊。整合式VCO將設計中的獨立外部元件數量降至最低。PCB針對效能進行最佳化，亦設計為可輕鬆自訂環路濾波器。LED可用於快速目視檢查PLL鎖定狀態。利用內建的振盪器，設定程序僅需3.3V電源供應器以及內含的USB2ANY模組。此軟體非常簡單，並提供直覺易用的圖形化使用者介面(GUI)。

產品特色
