Texas Instruments TCAN1051/TCAN1051-Q1
故障保護CAN收發器
Texas Instruments TCAN1051/TCAN1051-Q1故障保護CAN收發器符合ISO11898-2 (2016) 高速CAN（控制器區域網路）實體層標準。所有裝置皆為2Mbps以下的CAN FD網路而設計。零件編號含「G」字尾的產品適用於5Mbps以下的資料傳輸速率。含「V」字尾的裝置具有副電源供應輸入端，可供I/O位準轉移輸入腳位閥值與RXD輸出位準。TCAN1051/TCAN1051-Q1具備安靜模式，此通常稱為監聽模式。此外，所有裝置均含多項保護功能，可提升裝置與網路的穩健性。TCAN1051-Q1裝置符合AEC-Q100汽車應用標準。
產品特色
- 符合2015年12月17日的ISO 11898-2實體層更新草稿
- 符合發佈的ISO 11898-2:2007和ISO 11898-2:2003實體層標準
- ′Turbo′ CAN
- 所有裝置皆支援2Mbps CAN FD (彈性資料傳輸速率)，「G」選項則可支援5Mbps
- 極短且對稱的傳播延遲時間以及快速迴路時間，有效強化時序餘量
- 在負載的CAN網路中提高資料傳輸速率
- I/O電壓範圍支援3.3V與5V MCU
- 未供電時具有理想的被動特性
- 匯流排與邏輯端子為高阻抗（無負載）
- 在匯流排和RXD輸出端進行無縫的電源開啟/關閉操作
- 保護功能
- HBM ESD防護：±16kV
- IEC ESD防護最高可達±15kV
- 匯流排故障保護：±70V
- VCC與VIO（僅適用於V版本）供電端子的欠壓保護
- 驅動器主控逾時 (TXD DTO) - 資料傳輸速率降至10kbps
- 過熱關機保護 (TSD)
|
- 接收器共模輸入電壓：±30V
- 典型迴路延遲：110ns
- 接點溫度介於-55°C至150°C
應用
- 所有裝置皆支援高負載CAN網路
- 重型機具ISO11783應用
- 工業自動化、控制、感測器與驅動系統
- 大樓、保全與氣候控制自動化
- 電信基地台狀態與控制
- CANopen、DeviceNet、NMEA2000、ARNIC825、ISO11783、CANaerospace等CAN標準
|
|
|
< |
|
TCAN1042DEVM TCAN10xx CAN評估模組 (EVM)
Texas Instruments TCAN1042DEVM TCAN10xx CAN評估模組 (EVM) 內含原廠安裝的TCAN1042D CAN收發器。CAN評估模組可由使用者重新設定，以便搭配所有的TI CAN收發器系列產品使用，包括TCAN33x、SN65HVD23x、SN65HVD25x、SN65HVD10x0和SN65HVDA54x系列。更換評估模組的收發器並設置跳線即可完成重設程序。這款評估模組的組態適用於基本的CAN評估作業，具備各種必要的負載與終端設定，可有效評估CAN收發器的效能。
產品特色
- 符合ISO11898-2標準
- I/O電壓範圍支援3.3V與5V MCU
- 未供電時具有理想的被動特性
- 匯流排腳位高阻抗（運作中的匯流排無負載）
- 邏輯腳位高阻抗
- 在匯流排進行無縫的電源開啟/關閉操作
|
- 保護功能
- 匯流排腳位ESD保護
- HBM ESD ±25kV
- IEC ESD ±12kV
- 匯流排故障保護±14V
- 供電腳位欠壓保護
- TXD（驅動器）主控逾時 (DTO)
- RXD（接收器）主控逾時 (DTO)
- 過熱關機保護
- -40°C至125°C運作溫度
|
|
|
|
|

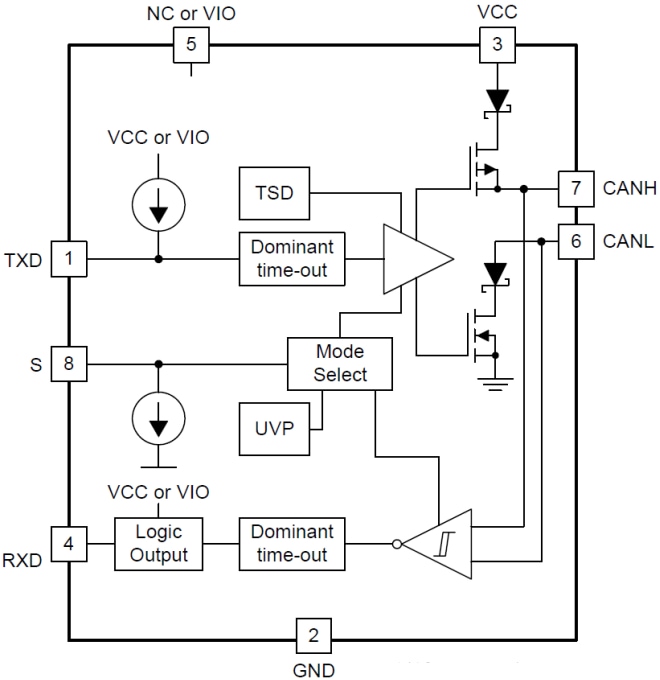

功能方塊圖
|
|
發佈日期: 2016-07-14
| 更新日期: 2022-03-11
TCAN1051 Datasheet
