Texas Instruments TMUX6104 4:1精密類比多工器
Texas Instruments TMUX6104 4:1精密類比多工器為現代化的互補金屬氧化物半導體 (CMOS) 類比多工器 (MUX)，提供4:1單端多工功能。本裝置可使用雙電源（±5V至±16.5V）、單電源（10V至16.5V）或非對稱電源（例如VDD = 12V，VSS = –5V）。所有的數位輸入均具備電晶體-電晶體邏輯 (TTL) 相容閾值，可確保與TTL和CMOS邏輯的相容性。
TMUX6104可多工處理四個輸入 (Sx) 的其中之一至通用輸出 (D)，取決於位址腳位 (A0/A1) 和啟用腳位 (EN) 的狀態。每個開關在ON位置時均可正常雙向運作，支援範圍最高至電源的輸入訊號。在OFF位置時，最高至電源的訊號位準會被鎖定。所有開關皆可執行先切斷後連接 (BBM) 切換動作。
特點
- 低導通電容：5pF
- 低輸入漏電流：5pA
- 低電荷注入：0.35pC
- 軌對軌作業
- 廣大電壓範圍：±5V至±16.5V（雙電源）或10V至16.5V（單電源）
- 低導通電阻：125Ω
- 轉換時間：88ns
- 先切斷後連接切換動作
- EN腳位可連接至VDD，整合下拉
- 邏輯位準：2V至VDD
- 低供應電流：17µA
- ESD保護HBM：2000V
- 業界標準的TSSOP封裝
應用
- 工廠自動化及工業程序控制
- 可程式邏輯控制器 (PLC)
- 類比輸入模組
- ATE測試設備
- 數位萬用電錶
- 電池監控系統

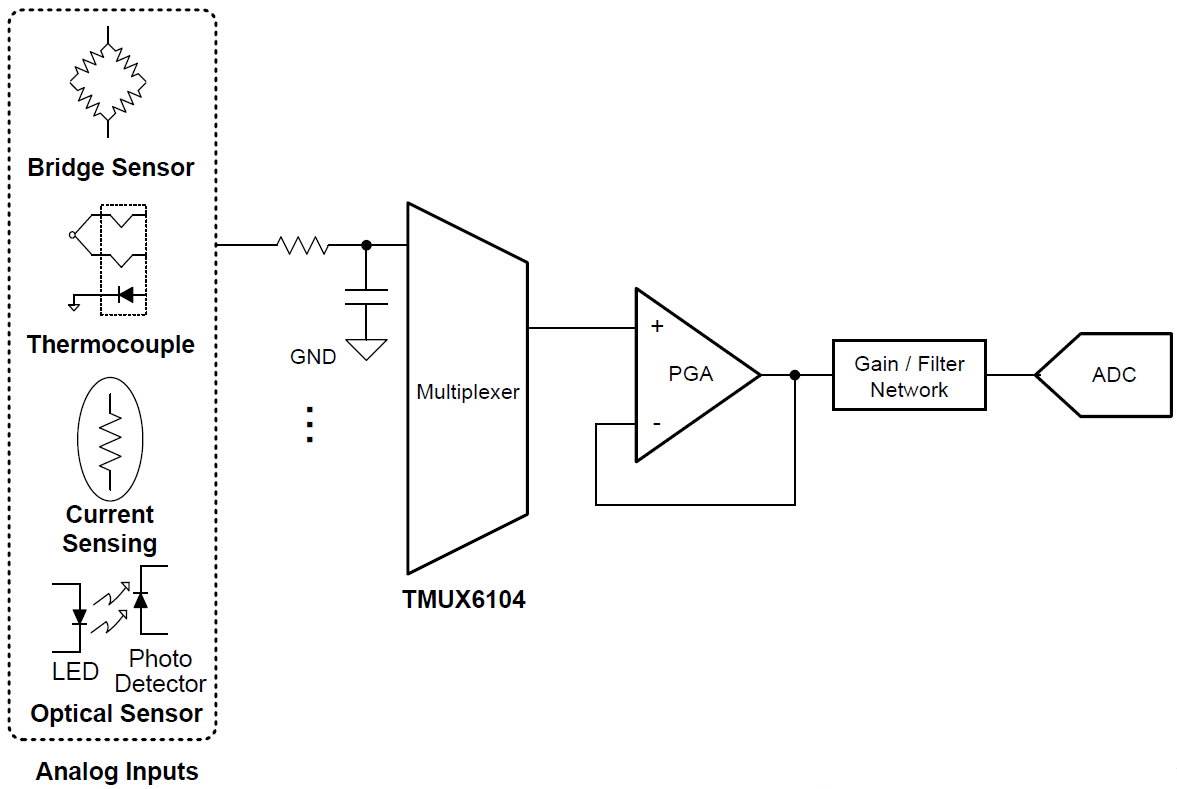

簡略示意圖
發佈日期: 2018-09-26
| 更新日期: 2023-05-03
