Texas Instruments TPA6138A2 / TPA6139A2 耳機驅動器

Texas Instruments TPA6138A2 / TPA6139A2 耳機驅動器

Texas Instruments TPA6138A2 與 TPA6139A2 DirectPath™ 耳機驅動器適用於 PDP / LCD TV 應用、Blu-Ray™ 和 DVD 播放器、迷你 / 小型組合系統和音效卡。 TI TPA6138A2 無爆音立體聲耳機放大器具有可調式增益，故能免去輸出 DC 阻隔電容器的需要，減低元件數量及成本。 TPA6138A2 能以3.3V 電源電壓向 32 Ω 負載輸送 25 mW 功率。此裝置具有差動輸入端並使用外部增益設定電阻器，能支援 ±1 V/V 至 ±10 V/V 的增益範圍。TI TPA6139A2 無爆音可編程固定增益耳機驅動器不必使用高於 3.3V 的電源已能產生 25mW 驅動功率，也無需獨立電源導軌。 TI TPA6139A2 提供 12 個內部可編程增益設定，可讓設計人員擇一選用，從而使線路驅動器配合編譯碼器的輸出水平。

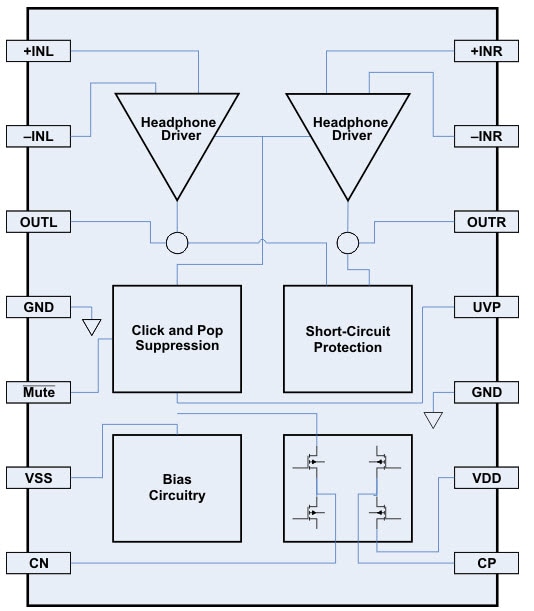

TPA6138A2 特點

立體聲 DirectPath™ 耳機放大器：採用3.3V 電源向 32 Ω 負載輸送 40 mW 功率
向 32 Ω 負載輸送 10 mW 功率時，THD+N 低至 < 0.01%
>90 dB 的高 SNR 值
差動輸入和單端式輸出
透過外部增益設定電阻器，實現可調式增益
可配置為二階低通濾波器：特別適合 PWM 音源
<1 mV 的低 DC 偏移
具有接地基準輸出，免去直流隔離電容器的需要：縮小板佔用空間、降低元件成本、提升 THD+N 表現、不會因輸出電容器而降低其低頻回應性能
短路保護
消除爆音 / 噼啪聲的電路
外部欠壓靜音
用於實現無爆音音頻開 / 關控制的有源靜音控制

TPA6139A2 特點

DirectPath™：消除爆音 / 噼啪聲、免去輸出直流隔離電容器的需要、3 V 至 3.6 V 電源電壓
低雜訊和 THD：SNR > 105 dB (於–1x 增益)、標準 Vn < 15 µVms 20-20kHz (於 –1x 增益)、THD+N < 0.003% (於 10kΩ 負載及 –1x 增益)
向 600 Ω 負載輸送 25 mW 功率
向 5kΩ 負載輸送 2 Vrms 輸出電壓
單端式輸入和輸出
提供可編程增益選擇，減件元件數量：13x 增益值
超過 80dB 衰減的有源靜音
短路及過熱保護
±8kV HBM ESD 保護輸出

應用
