Texas Instruments TPS65982 USB Type-C與電源供應控制器
Texas Instruments TPS65982 USB Type-C與電源供應 (PD) 控制器將纜線插頭與方向偵測功能整合在USB Type-C連接器上。TPS65982一偵測到纜線後，便會透過USB PD通訊協定在通道組態 (CC) 線路上進行通訊。完成纜線偵測與USB PD交涉後，TPS65982便會啟用適當的電源路徑，同時針對內部與（選擇性）外部多工器配置替代模式設定。CC腳位上的混合訊號前端會針對Type-C電源廣播預設值 (500 mA)、1.5A或3A，偵測插頭事件並判定USB Type-C纜線方向，並遵照指定的雙相符號編碼 (BMC) 以及實體層 (PHY) 通訊協定自主交涉USB PD協定。
產品特色
- USB電源供應 (PD) 控制器
- 源極（主機）、汲極（裝置）或源極汲極的模式配置
- 雙相符號編碼/解碼 (BMC)
- 實體層 (PHY) 通訊協定
- 原則引擎
- 可在開機時設定並由主機控制
- 符合USB Type-C規格
- 偵測USB纜線插頭連接
- 纜線方向和角色偵測
- 指派CC和VCONN腳位
- 廣播預設值、1.5A或3A電流，用於5V USB Type-C電力
- 連接埠電源開關
- 5V、3A可切換到VBUS，用於Type-C電力
- 5V至20V、3A雙向開關來回切換VBUS，用於USB PD電力
- 用於VCONN的5V、600 mA開關
- 過電流限制器、過電壓保護器
- PD旋轉率控制與硬重置支援
- 連接埠資料多工器
- USB 2.0 HS資料、UART資料和低速端點
- 替代模式的旁頻帶使用資料（DisplayPort和Thunderbolt）
|
- 電源管理
- 外部5V至20V，5A雙向NFET開關的閘極控制與電流感測
- 3.3V或VBUS電源的電源供應
- 支援電量耗盡的3.3V LDO輸出
- BGA MicroStar Junior封裝
- 獲得UL認可：E169910和E339631
- IEC認證：NO88109
- 使用標準：60950-1(ed.2);am1;am2
應用
- 筆記型電腦、平板電腦和超輕薄電腦
- 擴充系統、顯示器和電視
- AC-DC充電器變壓器
- USB PD源極、汲極和雙重角色連接埠
|
|
|
TPS65982-EVM評估模組 (EVM)
TPS65982-EVM評估模組 (EVM)
Texas Instruments TPS65982-EVM評估模組 (EVM) 是完整的參考設計，適用於USB Type-C與電源供應應用，可供使用者開發各種功率分佈及交替模式（例如DisplayPort），並為現有的USB Type-C與電源供應系統除錯。
產品特色
- USB Type-C測試與驗證
- USB電源供應測試與驗證
- 應用模擬（筆記型電腦、擴充基座、硬體鎖、充電器）
- 透過單一電源供電，具備匯流排供電功能
|
|
|
|
|
TUSB1042EVM轉接驅動器開關評估模組
Texas Instruments TUSB1042EVM 10 Gbps USB3.1G2 2:1線性轉接驅動器開關評估模組可用來展示TUSB1042的效能。此電路板透過使用Type-C連接器連接舊型的Type B USB插座，連接至使用TPS65982控制器的USB主機系統，以傳送電力和進行CC腳位控制。透過啟用跨接器，便能輕鬆設定TUSB1042等化，而且還不需外接電源。
產品特色
- 隨插即用設計
- 可透過跨接器和開關輕鬆設定
- 不需透過5V DC IN外接電源
- TPS65982可透過SPI快閃記憶體設定
|
|
|
|
|

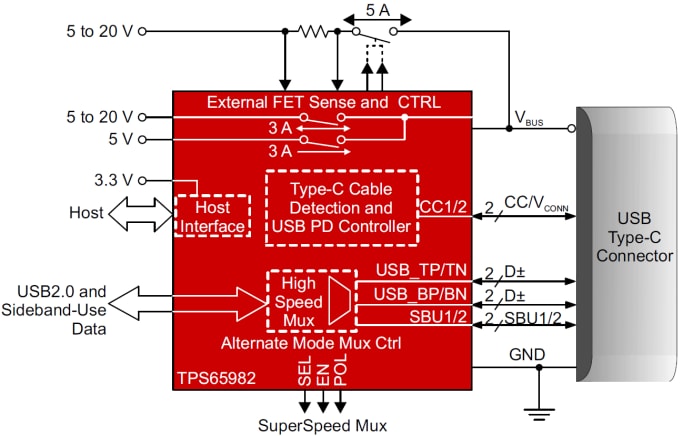

簡化方塊圖
|
|
發佈日期: 2015-10-28
| 更新日期: 2023-07-27
