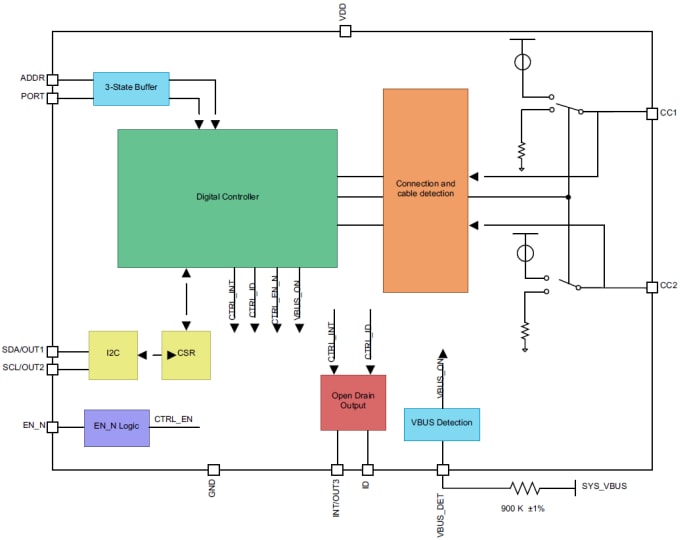

德州儀器TUSB320 USB Type-C™組態通道邏輯與連接埠控制可為USB Type-C連接埠提供Type-C生態系統所需的組態通道(CC)邏輯。TUSB320裝置利用CC腳位判斷連接埠的連接與斷開、纜線方向、角色偵測，以及Type-C電流模式的連接埠控制。TUSB320可設定為下行資料流程埠(DFP)、上行資料流程埠(UFP)或雙重角色連接埠(DRP)，因此適用於任何應用。TUSB320裝置可依據Type-C的規格，將組態切換為DFP或UFP。
產品特色
USB Type-C™規格1.1
反向相容於USB Type-C規格1.0
支援最高3A的電流廣告(Current Advertisement)與偵測
模式組態
僅主機 - DFP (來源)
僅裝置 - UFP (接收)
雙重角色連接埠 - DRP
通道組態(CC)
USB連接埠的連接偵測
纜線方向偵測
角色偵測
Type-C電流模式(預設、中、高)
VBUS偵測
I2C或GPIO控制
透過I2C進行角色組態控制
供應電壓：2.7V至5V
低耗電量
工業操作溫度範圍-40至85°C
應用
主機、裝置、雙重角色連接埠應用
手機
平板電腦與筆記型電腦
USB周邊裝置
TUSB320EVM評估模組(EVM)
德州儀器TUSB320EVM評估模組(EVM)用於評估TUSB320 USB Type-C組態通道邏輯與連接埠控制，可透過DIP開關選擇和/或I2C控制，設定以DFP、UFP或DRP模式運作。所有控制輸入也皆可透過DIP開關組態進行選擇。TUSB320裝置可用於舊型USB系統或Type-C系統以進行評估。
TUSB320產品資料
