Texas Instruments ADS129x類比前端

Texas Instruments ADS1294、ADS1296和ADS1298低功耗24位元類比前端裝置適用於生物電位測量，具有高整合度和出色的效能，有助於開發可擴充的醫療儀器系統，且能大幅縮小體積、降低功耗及整體成本。TI ADS129x 24位元類比前端裝置每通道均採用彈性的輸入多工器，可獨立連接至內部產生的測試、溫度與斷線偵測等訊號。TI ADSx的資料傳輸速率最高達32kSPS，允許實作軟體PACE偵測。這些TI類比前端Delta-Sigma類比轉數位轉換器整合了一般醫療ECG和EEG應用所需要的所有功能。

產品特色
  • 4個輸入通道 (ADS1294)/6個輸入通道 (ADS1296)/8個輸入通道 (ADS1298)
  • 低功率：0.75mW/每通道
  • 輸入參考雜訊：4µVPP（150Hz BW，G = 6）
  • 輸入偏壓電流：200pA
  • 資料傳輸速率：250SPS至32kSPS
  • CMRR: -115dB
  • 可程式增益：1、2、3、4、6、8或12
  • 單極或雙極供電：AVDD = 2.7V至5.25V，DVDD = 1.65V至3.6V
  • 內建右腿驅動器放大器、斷線偵測、WCT、PACE偵測、測試訊號
  • 數位PACE偵測功能
  • 內建振盪器和參考
  • 彈性的關機、待機模式
  • SPI™相容序列介面
  • 作業溫度範圍
    • -40°C至+85°C
  • 無磁性BGA封裝
應用
  • 醫療儀器（ECG、EMG和EEG）：病患監控；心電圖、事件、壓力和生命跡象，包括ECG、AED、遠距醫療
  • 畢氏指數 (BIS)、誘發音訊電位 (EAP)、睡眠研究監控器
  • 高精度、同步、多通道訊號擷取

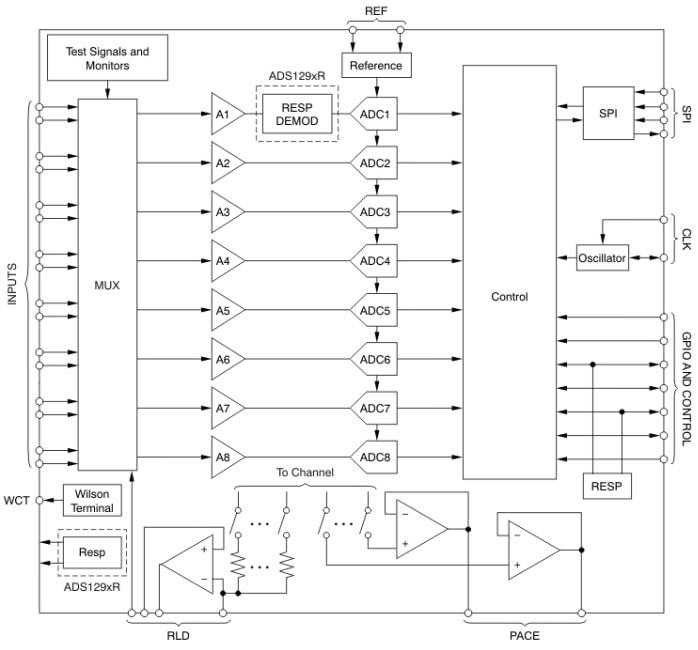

功能圖
