特點
- 用於N通道共漏極MOSFET的閘極驅動器
- 用於N通道單側高側MOSFET的閘極驅動器
- VIN max = 40V高最大輸入電壓
- VIN = 2.7V至28.0V寬輸入電壓作業
- VIN_OVLO = 23.26V(典型值)過電壓鎖定
- VIN_UVLO = 2.0V(典型值)欠壓鎖定
- 閘極-源極保護電路
- 內建充電泵電路(柵源電壓VGS = 10V(典型值))
- 低待機電流 - IQ(OFF) = 最大0.9µA(VIN = 12V時)
- 作業溫度範圍:-40°C至+85°C
- 1.2mm x 0.8mm x 0.35mm WCSP6G封裝
- 0.61mg重量
影片
方塊圖

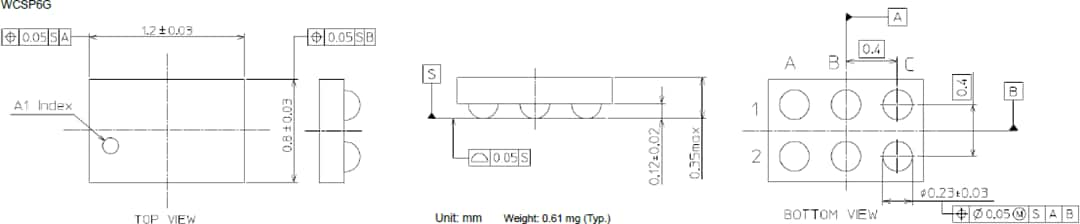

封裝外形
