ETQ-P扼流線圈

Panasonic ETQ-P系列電源扼流線圈是兼具低矮外型、高功率及低損耗功率的電感器。ETQ-P系列具備27 A至36 A/0.80 µH至0.45 µH的高電感(由於其金屬粉末核心，因此無飽和效能限制)、低RDC (採用扁線)造就的低損耗特性，以及無隙結構所實現的低蜂音雜訊。Panasonic ETQ-P系列電源扼流線圈為表面黏著、低矮外型的電感器([高]6.0 mm x [長] 13.0 mm x [寬] 12.9mm)，建議用於個人電腦CPU的DC-DC轉換器，以及伺服器內建的薄型電源供應器模組。

新推出 - ETQ-P8M優異的耐高溫和振動性。檢視產品清單

ETQ-P5適合汽車應用。檢視產品詳細資料
ETQ-P3W高功率、低損耗、低矮外型。檢視產品清單

 Panasonic ETQ-P Power Choke Coils

檢視產品清單

標準

產品特色
  • 高功率(22A)
  • 輕薄外型(高5.7mm)/SMD
  • 低漏磁通
  • 符合RoHS標準
建議應用
  • 用來高速驅動個人電腦的DC-DC轉換器
  • DC-DC轉換器的內建電源供應器模組(10至40W)
 Panasonic ETQ-P Power Choke Coil
​
檢視產品清單
零件編號 產品資料 產品 電感 公差 最大DC電流 最大DC電阻







Loading 第一頁 上一頁 下一頁 最末頁


汽車

產品特色
  • 高耐熱性：最高作業溫度150ºC
  • 高可靠性
    • 採用新開發的整合式結構，抗震能力極佳，合乎汽車應用嚴苛的可靠性條件
  • 高偏壓電流：
    • 採用鐵合金磁性材料，具有優異的電感穩定性(參閱圖1)
  • 溫度穩定性：
    • 在寬廣溫度範圍內仍有出色的電感穩定性(參閱圖1)
  • 低蜂音雜訊：
    • 全新金屬複合核心技術
  • 高效率：
    • 繞組的低RDC與核心的低渦流損耗
  • 符合AEC-Q200標準
  • 符合RoHS標準
建議應用
  • 適用於各種驅動電路的雜訊濾波器，具備高溫作業及峰值電流處理能力
  • DC/DC轉換器
 Panasonic ETQ-P Power Choke Coil for Automotive

檢視產品清單

Inductor Product Guide Inductor Product Guide

零件編號產品資料產品電感公差最大DC電流最大DC電阻





Loading 第一頁 上一頁 下一頁 最末頁

高功率

產品特色
    • 低矮外型，僅3mm高
    • 低DC電阻(DCR)提供高頻率
    • 額定功率範圍：
      • 8.1A至3.8A，電感範圍0.92μH至4.2μH
    • 金屬複合核心材料
    • 繞線式結構
    • 屏蔽型
    • 符合RoHS標準
    • 線性電感 vs. 電流效能
    • 結構完整性
    • 低聲頻雜音
    • 耐受震動
 建議應用
    • DC-DC轉換
    • 電池供電裝置
    產業
    • 通訊
    • 工業
    • 電腦
    • 運輸

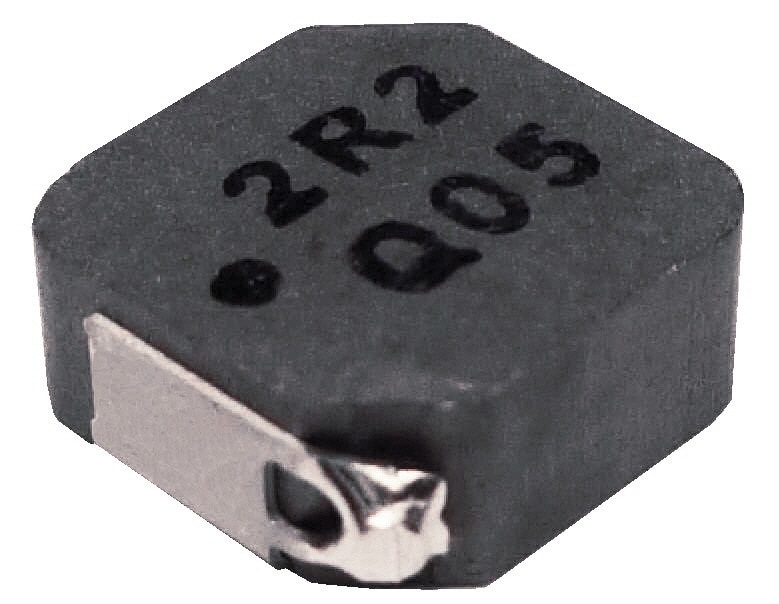

 Panasonic ETQ-P High Power Choke Coil

檢視產品清單
零件編號 產品資料 產品 電感 公差 最大DC電流 最大DC電阻







Loading First 上一頁 下一頁 最末頁






​
