BittWare XUP-VV8 FPGA加速卡

BittWare XUP-VV8 FPGA加速卡將Xilinx FPGA整合到3/4長的PCIe板,且內含QSFP-DD(雙倍密度)外框,可達到最高的連接埠密度。XUP-VV8可使用Virtex UltraScale+ VU13P或VU9P FPGA支援最多8個100GbE或32個10/25GbE。FPGA提供大容量的邏輯資源,包括最高380萬個邏輯單元,還有455Mb嵌入式記憶體。

特點

  • 四個QSFP-DD,支援最多8個100GbE
  • 氣冷或液冷
  • 最高380萬個邏輯單元和455Mb嵌入式RAM

規格

  • FPGA
    • Virtex UltraScale+
    • 採用D2104封裝的VU9PVU13P
    • 核心速度等級 - 2
  • 內建快閃記憶體
    • 用於啟動FPGA的快閃記憶體
  • 外部記憶體
    • 4個DIMM插槽,各自支援:
      • 最高128GB的DDR4 x72,帶ECC
      • 最高576Mb的雙QDR-II+ x18(2個獨立288Mb組)
  • 主機介面
    • x16 Gen3介面直接連接FPGA
  • USB連接埠
    • Micro USB:存取BMC、FPGA JTAG和FPGA UART
  • 時間戳記
    • 1個PPS輸入和10MHz時脈輸入
  • OCuLink
    • 後側邊緣有2個OCuLink,可各自透過4個GTY收發器連接到FPGA
  • QSFP外框
    • 前面板有4個QSFP-DD外框
    • 各自支援2個100 GbE、2個40 GbE、8個25 GbE或8個10 GbE
    • 用於網路恢復時脈的抖動清除器
  • 散熱
    • 雙寬度被動式散熱器 - 標配
    • 單寬度被動式散熱器 - 選購(適用於無外部記憶體的電路板)
    • 雙寬度主動式散熱器 - 選購
    • 雙寬度液冷 - 選購
  • 電路板管理控制器
    • 電壓、電流、溫度監控
    • 電源定序和重設
    • 現場升級
    • FPGA組態和控制
    • 時脈組態
    • I2C匯流排存取
    • USB 2.0
    • 電壓覆蓋
  • 電子規格
    • 內建電源取自12V PCIe插槽和兩個AUX連接器(8腳位)
    • 功率消耗視應用而定
  • 環境
    • 作業溫度範圍:5°C至35°C
  • 外型尺寸
    • 3/4長、標準高度PCIe雙寬度卡
    • 單寬度選項(適用於無外部記憶體的電路板)
    • 10英寸 x 4.37英寸(254mm x 111.15mm)
  • 系統開發
    • BittWorks II工具套件 – 用於BittWare硬體的主機、指令和偵錯工具
  • FPGA開發
    • FPGA範例 – Vivado專案範例,可搭配BittWorks II工具套件使用
    • Xilinx工具 – Vivado®設計套件

Compliances

           •  EMC
                      ○       FCC (USA) 47CFR15.107 / 47CFR15.109
                      ○       CE (Europe) EN 55032:2015 / EN 55035:2017
                      ○       UKCA (United Kingdom) BS EN 55032:2015 / BS EN 55035:2017
                      ○       ICES (Canada) ICES-003 issue Jan. 6, 2016
           •  RoHS
                      ○       Directive 2011/65/EU of the European Parliament and of the Council of June 8, 2011, on the restriction of the use of certain hazardous substances in electrical and electronic equipment

影片

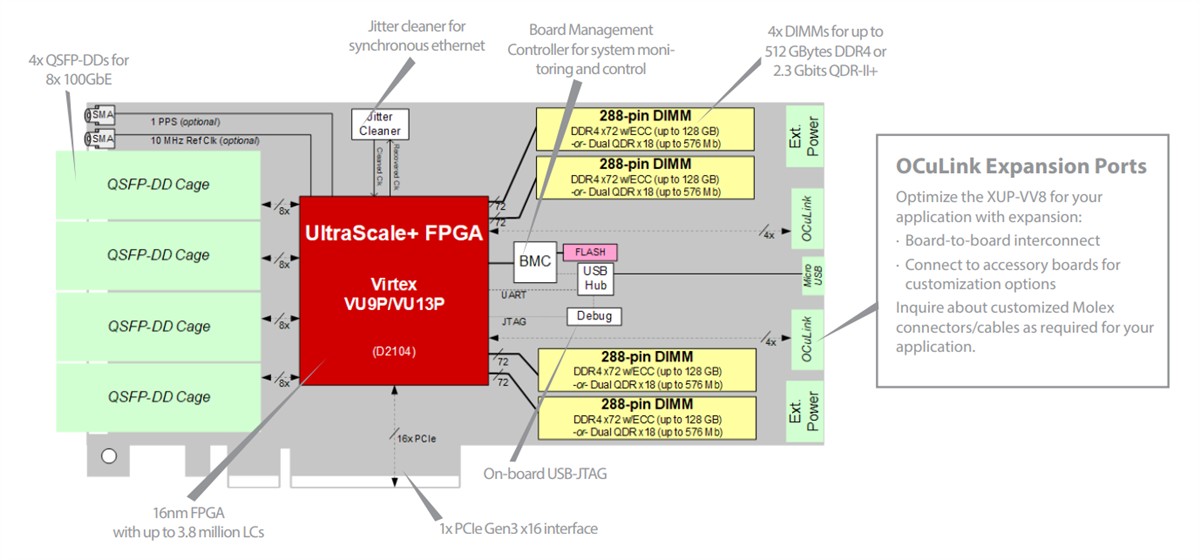

方塊圖

結構圖 - BittWare XUP-VV8 FPGA加速卡

Infographic

資訊圖 - BittWare XUP-VV8 FPGA加速卡
