CleO顯示器附加卡100% 兼容於Arduino UNO

瞭解CleO詳情

Bridgetek CleO觸控顯示器附加卡是適用於Arduino的智慧型TFT顯示器解決方案。這些附加卡容易設定，並可供建構人機介面(HMI)。這些顯示附加卡的效能比傳統Arduino顯示器附加卡更優異。CleO包含HVGA解析度、3.5吋320x480畫素TFT LCD面板顯示器，具備電阻式觸控和PWM音訊輸出功能。PWM音訊輸出內建喇叭放大器，音質更出色。

分為CleO35和CleO50兩種模組類型，分別搭載3.5吋和5吋智慧型TFT顯示器。這些模組支援縱向與橫向模式，無需具備複雜的圖形程式設計或數學方面的知識，也可簡單設定，提供具有專業風格的HMI/GUI，且CleO附加卡完全相容於Arduino UNO。

An Bridgetek FT81x高解析度嵌入式視訊引擎 (EVE)圖型控制器負責執行HMI運作，其中一個擁有3.1 DMIP效能的Bridgetek FT90x 32位元RISC微控制器則負責所有其他處理作業。CleO可提供極為流暢的動畫內容，即使使用60fps也很流暢，亦具備反鋸齒圖形功能，可呈現更細緻的圖形，避免圖像出現鋸齒狀邊緣。

CleO結合Bridgetek NerO電路板時，可提供更強大的最佳化解決方案。 NerO是開放原始碼硬體，可簡易替換Arduino UNO，並且完全相容於Arduino附加卡及Arduino IDE。

產品特色

內建進階Bridgetek FT81x嵌入式視訊引擎 (EVE)，包含顯示、觸控與音訊功能
具備高速效能 (310DMIPS) 的整合式FT90x 32位元RISC微控制器 (MCU)
提供完整的反鋸齒圖形功能，影像畫質更為出色
最高每秒60畫格的流暢動畫

支援縱向與橫向模式
內建PWM音訊與喇叭放大器
檔案系統支援最多8個同時檔案作業
容易使用的電阻式觸控功能
可直接在micro-SD/e-Flash和圖形子系統之間高速傳送檔案，不佔用Arduino UNO資源
隨附面板安裝外框
FCC/CE認證

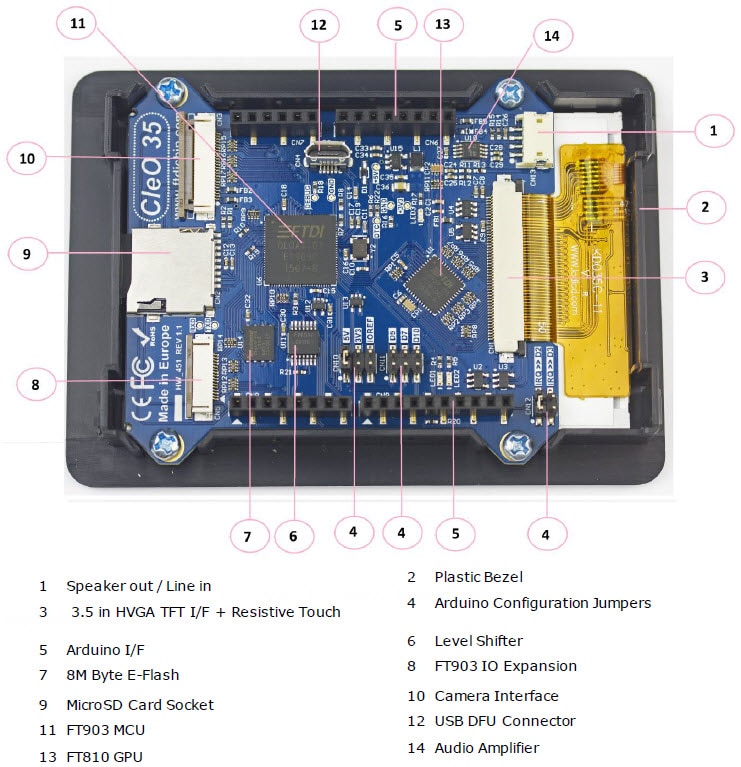

CleO35

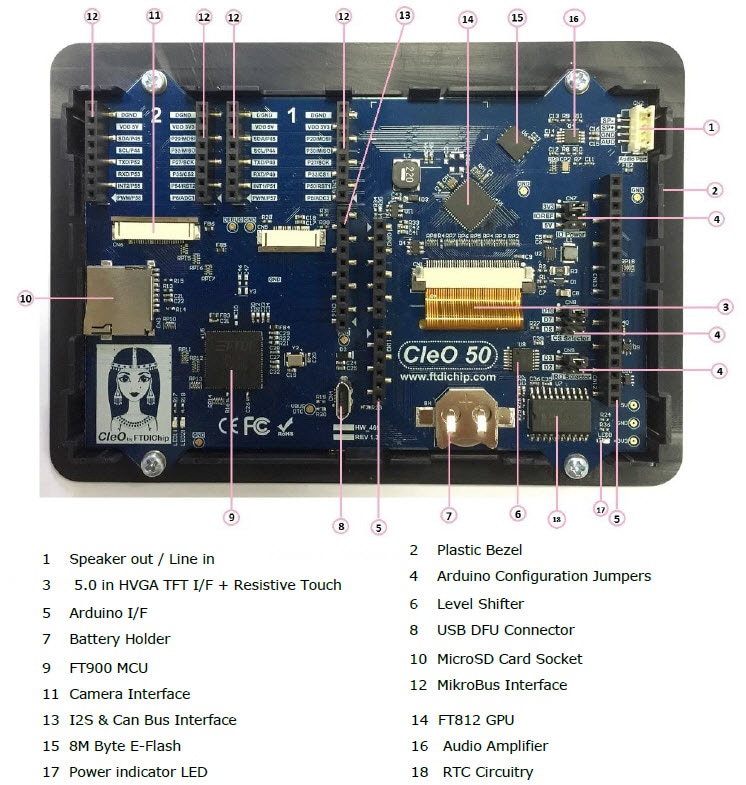

CleO50

Bridgetek FT90x 32-Bit Embedded Microcontrollers

Bridgetek FT90x 32位元嵌入式微控制器專為高速介面橋接工作開發，資料傳輸速率高，且可提供優異的互連功能。FT90x具備平行相機輸入、10/100 Base-TX乙太網路介面、CAN匯流排、USB2.0高速周邊設備和主機連接埠。

Bridgetek FT81x Embedded Video Engine (EVE)

Bridgetek FT81x嵌入式視訊引擎 (EVE)為使用方便的圖形控制器系列，專為嵌入式應用所設計，可產生高品質的人機介面(HMI)。這些全新的EVE裝置支援更高的畫面解析度，從512x512像素提高到800x600像素，適用於例如7吋等尺寸較大的顯示器。

所有配件均可搭配CleO35和CleO50附加卡使用

Bridgetek NerO模組是完全相容於Arduino Uno的參考reference 設計，包含ATMega328控制器以及Bridgetek的FT231x USB至UART程式設計介面。此電路板可使用5V運作，並包含開關穩壓器。

Bridgetek CleO-RIO模組是Arduino附加卡配接器電路板，可讓使用者彈性將Arduino電路板堆疊至CleO35模組之上，此模組為雙層PCB，尺寸為57.15x54.35mm。

Bridgetek CleO35-WIFI模組採用Ai-thinker的ESP-12S Wi-Fi模組，使用整合式Wi-Fi晶片ESP8266核心處理器。CleO-WIFI僅需最少的外部電路，將32位元Tensilica MCU、數位周邊介面、天線開關、RF平衡轉換器、功率放大器、低雜訊接收放大器、濾波器和功率管理模組全都整合在5mm x 5mm單一輕巧的封裝之中。

BridgetekCleO攝影機模組是適用於CleO系列的攝影機配件，包含OV5640感測器模組與LED閃光燈。OV5640感測器為低電壓、高效能、1/4吋的500萬畫素CMOS影像感測元件，提供單晶片500萬畫素(2592x1944)攝影機的完整功能，並採用OmniBSI™小尺寸封裝技術。
