STMicroelectronics BlueNRG-MS Bluetooth Smart Network Processors

STMicroelectronics BlueNRG-MS
藍牙智慧網路處理器

STMicroelectronics BlueNRG-MS Bluetooth®智慧網路處理器具有低電流消耗量的特性，適用於以水銀電池供電的藍牙智慧型應用。此款處理器非常適合用於需要運作數個月或數年之久的藍牙應用。BlueNRG-MS在Cortex®-M0核心上執行嵌入式藍牙低能量通訊協定堆疊GAP、GATT、SM、L2CAP、LL及RF-PHY。BlueNRG-MS透過專屬SPI-based介面，連線至執行應用程式的主機MCU。

BlueNRG-MS支援主控與從屬模式，並可做為中央(管理最多8個周邊)或周邊裝置使用，韌體無需進行任何變更。藍牙設定檔將另外提供，以便在主機MCU上執行。

產品特色
  • 相容於藍牙規格v4.1的主從單模式藍牙低能量網路處理器
  • 嵌入式藍牙低能量通訊協定堆疊：GAP、GATT、SM、L2CAP、LL、RF-PHY
  • 額外提供Bluetooth Low Energy設定檔
  • 作業供應電壓範圍：1.7至3.6V
  • 8.2mA最大TX電流(@0dBm、3.0V)
  • 主動式BLE堆疊電流消耗量最低1.7μA
  • 整合線性穩壓器與DC-DC降壓轉換器
  • 最高+8dBm可用輸出功率(於天線連接器)
  • 外部射頻鏈路預算(最高96dB)
  • 精確的RSSI可控制功率
  • 專屬應用控制器介面(ACI)、以SPI為基礎，可連接外部主機應用微控制器
  • 全鏈路控制器與主機安全性
  • 高效能、超低功率Cortex-M0 32位元架構核心
  • 晶片內建非揮發性快閃記憶體
  • AES安全性協同處理器

  • 低功率模式
  • 16或32MHz晶體振盪器
  • 12MHz環式振盪器
  • 32kHz晶體振盪器
  • 32kHz環式振盪器
  • 電池電壓監視器
  • 相容於以下無線電頻率規定：ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15、ARIB STD-T66
  • 可提供QFN32 (5x5mm)與WLCSP34 (2.66x2.56mm)封裝
  • 作業溫度範圍：-40°C至85°C

應用
  • 手錶
  • 健身、保健與運動
  • 消費者醫療
  • 安全性/近接感應
  • 遙控器
  • 住家與工業自動化
  • 輔助生活
  • 行動電話周邊設備
  • 電腦周邊設備

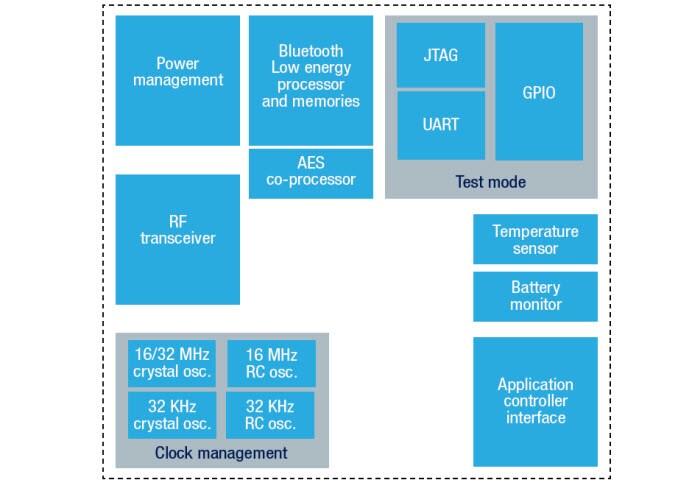

方塊圖
Block Diagram
BALF-NRG-01D3 Ultra Miniature Balun

BALF-NRG-01D3超迷你平衡不平衡轉換器整合匹配網路與諧波濾波器。匹配阻抗已自訂以適用於BlueNRG ST收發器(含QFN與WLCSP版本)。本產品在非導電性玻璃基板上採用STMicroelectronics IPD技術，藉此最佳化射頻效能。
X-NUCLEO-IDB05A1 Bluetooth Low Energy Expansion Board

X-NUCLEO-IDB05A1藍牙低能量擴充板是以SPBTLERF BlueNRG-MS RF模組為基礎的藍牙低能量評估板，可供擴充STM32 Nucleo板。
STEVAL-IDB005V1 Bluetooth Low Energy Board

STEVAL-IDB005V1藍牙低能量板是以SPBTLERF BlueNRG-MS RF模組為基礎的藍牙低能量評估板，可供擴充STM32 Nucleo板。
STEVAL-IDB005V1D RF Daughterboard

STEVAL-IDB005V1D RF子板以BlueNRG-MS低功率藍牙智慧型IC為基礎，相容於藍牙4.1規格並支援主控與從屬模式。

STEVAL-IDB006V1 BlueNRG-MS Bluetooth Smart USB

STEVAL-IDB006V1 BlueNRG-MS藍牙智慧型USB是以BlueNRG-MS低功率藍牙智慧型IC為基礎的評估板，相容於藍牙4.1規格並支援主控與從屬模式。

軟體- STSW-BNRG001 BlueNRG電流消耗量評估工具提供使用者在藍牙低能量規格所定義的不同情況下，預測BlueNRG與BlueNRG-MS藍牙低能量無線網路處理器的電流消耗量。

軟體- X-CUBE-BLE1藍牙低能量STM32Cube擴充軟體是適用於STM32Cube的擴充軟體套件。此軟體執行於STM32並包含ST BlueNRG藍牙低能量裝置的驅動程式。

軟體- STSW-BLUENRG-DK Setup for BlueNRG套件是以BlueNRG、BlueNRG-MS網路處理器為基礎的評估軟體套件，這些處理器為低功率藍牙智慧型IC，分別相容於藍牙4.0與4.1規格，並同時支援主控與從屬模式。
