STMicroelectronics VL53L3CX飛行時間測距感應器
STMicroelectronics VL53L3CX 飛行時間測距傳感器嵌入了 ST 的第三代 FlightSense 技術。該傳感器將高性能接近及測距傳感器，與多目標距離測量及自動污跡校正結合一起。微型可回流封裝整合了一個單光子雪崩二極管（SPAD）陣列。物理紅外濾波器採用各種玻璃罩窗口，可在各種環境照明條件下實現最佳測距性能。VL53L3CX 既有高性能接近傳感器的優勢，又有出色的短距離線性度，測距能力高達 3 米。
特點
- 完全整合式微型模組
- 發射器：940nm不可見鐳射(VCSEL)及其類比驅動器
- 運行高級數位固件的低功率微控制器
- 尺寸：4.4mm x 2.4mm x 1mm
- 快速、準確的距離測量
- 基於直方圖的技術
- 高達300cm+全視野(FoV)探測
- 採用專利算法（直接ToF），遠距離內不受玻璃罩串擾及指紋污跡的影響
- 動態指紋污跡補償
- 短距離、高精度線性
- 多目標探測及距離測量
- 全視野：25°（典型值）
- 易於整合
- 可回焊元件
- 提供部件對部件或通用形狀串擾校準
- 單電源
- 可與多種玻璃罩材料配合使用
- I2C介面（最高1MHz）
- Xshutdown（重置）與中斷GPIO，優化測距操作
- C及Linux全套軟件驅動程式，實現交鑰匙測距
應用
- 服務型機械人及真空吸塵器（沿牆及快速障礙物探測）
- 整潔性（無論目標反射率如何，均可實現強健的用戶探測）
- 智能樓宇與智能照明（用戶探測喚醒設備）
- 物聯網（用戶及對象探測）
- 鐳射輔助自動對焦(AF)：提高攝像機AF系統的速度及穩健性，特別是在困難場景中（低光線及低對比度）；相位探測自動對焦(PDAF)感應器的理想配套產品。
- 視訊焦點追踪輔助
影片

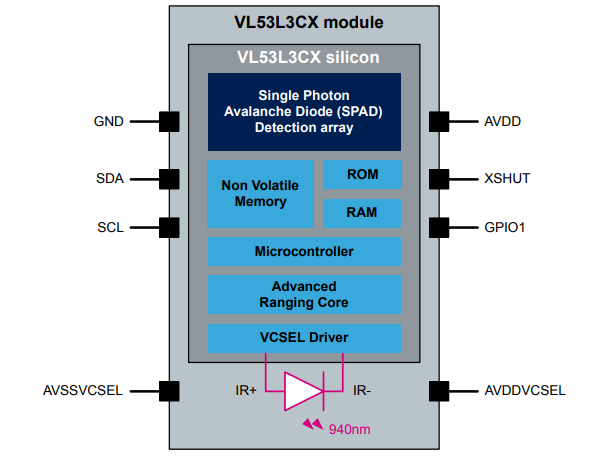

結構圖
開發工具
STMicroelectronics X-NUCLEO-53L3A2 Expansion Board
Demonstration and development platform for VL53L3CX ToF ranging sensor with multi-target detection.
STMicroelectronics P-NUCLEO-53L3A2 Expansion Pack
Provides an introduction to the VL53L3CX ToF Sensor, combined with the powerful STM32F401RE MCU.
STMicroelectronics VL53L3CX-SATEL Breakout Board
Hardware add-on for the X-X-NUCLEO-53L3A2 expansion board, populated with the VL53L3CX sensor.
